濟南鋁合金門窗設備廠專家說鋁合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸計算。

濟南鋁合金門窗設備廠告訴您多種鋁合金門窗下料尺寸計算公式

窗框的下料尺寸包括：邊封、上滑、下滑、中上滑、中下滑、固上橫、中立柱（中梃）等。邊封的下料尺寸等于窗高；上滑、下滑、中上滑、中下滑、固上橫的下料尺寸等于窗寬減去兩個邊封的寬度再加上兩個邊封的槽深；

窗扇的下料尺寸包括：上方、下方、勾企、光企等。勾企、光企的下料尺寸等于窗框的內口尺寸，再加上兩個搭接量（上下搭接量）；上方、下方的下料尺寸等于窗扇的寬度減去勾企、光企的寬度，再加上勾企、光企的槽深；

計算窗扇的寬度尺寸時，有四種情況：一是兩扇推拉窗的計算；二是三扇三等分推拉窗的計算、三是三扇四等分推拉窗的計算、四是四扇推拉窗的計算。計算時應分別對待。下面舉例說明：

例題1  計算雙扇鋁合金推拉窗TLC1515的下料尺寸

解：1、根據(jù)推拉窗的洞口尺寸1500*1500，確定預留洞口間隙，假設為10mm/每邊，確定推拉窗的成品尺寸為1480*1480；

2、根據(jù)推拉窗的成品尺寸，設計窗型，將窗型設計為兩扇推拉窗。

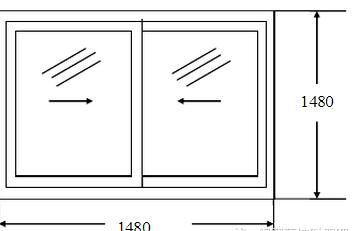

3、根據(jù)推拉窗的成品尺寸，按比例繪制推拉窗的窗型立面圖
