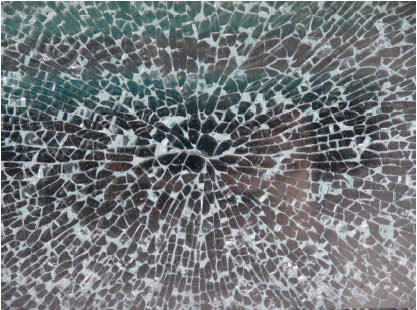

1、在采用人工裁切玻璃時，裁切的玻璃邊緣一定要求平直光滑，不準(zhǔn)許有崩邊、牙邊、崩角等缺陷。要玻璃周邊沒有傷殘狀態(tài)下使用，否則在玻璃邊緣有缺陷處極易產(chǎn)生自爆點。　

2、鑲嵌玻璃的鋁框，不能幾何精度，鋁框扭擰不平，彎曲變形，玻璃彎曲受力極易造成熱應(yīng)力自爆。安裝玻璃必須嚴(yán)格執(zhí)行施工標(biāo)準(zhǔn)規(guī)范。
3、玻璃安裝時為了減少硬對硬的接觸，玻璃下端不能直接落在鋁合金框上，否則玻璃受熱膨脹極易自爆。應(yīng)在玻璃下面有彈性的固定墊塊，放置位置一般在玻璃邊部1/4處，少放兩個墊塊，墊塊數(shù)量應(yīng)以玻璃寬度而定。使玻璃下方與鋁框為彈性接觸，玻璃熱脹冷縮時能自由伸縮，減少自爆。同時玻璃周邊應(yīng)當(dāng)用彈性較好的材料密封。玻璃周邊與鋁框應(yīng)留有4～7毫米左右縫隙，不直接接觸，并周邊間隙均勻。玻璃周邊與鋁框應(yīng)用彈性好的玻璃密封膠密封，這比玻璃邊緣內(nèi)外兩側(cè)與鋁框縫隙用硬膠條鑲嵌為佳?，F(xiàn)實中不少大面積玻璃因玻璃四周邊緣用硬膠條鑲嵌太緊，玻璃因熱應(yīng)力而自爆。

　　　
4、玻璃厚度的選擇是非常重要的，不僅要考慮風(fēng)荷載，也要考慮熱應(yīng)力。如玻璃面積大，厚度小，則該塊玻璃抗彎曲、抗熱應(yīng)力均小，極易自爆。對玻璃幕墻玻璃厚度選擇，一定要進行計算，低層、高層同一面積的玻璃受力就差別很大。尤其是鍍膜玻璃的熱膨脹系數(shù)遠大于一般玻璃的熱膨脹系數(shù)，熱應(yīng)力更為明顯。有的廠家和設(shè)計者在玻璃計算時不考慮熱應(yīng)力而造成玻璃的自爆。一般鍍膜玻璃的厚度、長寬比和大面積的關(guān)系，一些鍍膜玻璃生產(chǎn)廠家，給一個關(guān)系比，這只作為參考。因玻璃的使用高低不同，地區(qū)不同，應(yīng)有所調(diào)整，應(yīng)以計算為準(zhǔn)。玻璃厚度、長寬比、玻璃大面積、玻璃厚度、長寬比、玻璃大面積：6mm1:3以下2.5m2以下8mm1:3以下4m2以下?！?/span>
5、玻璃本身質(zhì)量不良是造成玻璃自爆原因之一，如玻璃平整度差，厚薄不均，玻璃內(nèi)有氣泡夾渣等。在受太陽照射下，熱效應(yīng)不均勻，導(dǎo)致破裂自爆。
