設備簡介：

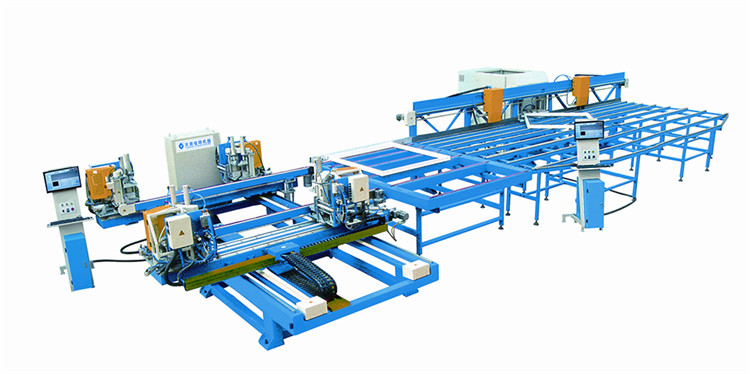

   SHQZ01塑料門窗焊接清理自動線主要用于制作歐洲標準的門窗，自動實現門窗的焊接、輸送及角縫清理。

設備特點：

 *整機由焊接單元、輸送機構、機械手及角縫清理單元組成 ，整機全部采用方軌、直線軸承運動副，精度高 ；

 *整機采用成套進口伺服系統，工業級計算機控制， 穩定性高；

 *可通過上位機自動編程及自動選擇加工程序，柔性實現CAD/CAPP/CAM ；

 *可配置條碼讀碼器，讀取型材物料標識，獲得加工數據；

 *整機焊接——輸送——清角程序優化設計，效率高；

 *該自動線適合于滿足大批量生產及較高企業形象的需求。

焊接單元特點：

 *機身臥式布置，采用增強剛性設計，平穩可靠

 *獨有的定位、加熱一體化結構，并采用方軌運動副，簡潔、穩定、可靠

 *機頭采用雙同步帶傳動機構，定位精度高

 *機頭采用強制同步焊接技術，焊接成品外觀美觀和焊接角強度高

 *可實現焊接尺寸自動補償，焊接制品尺寸精度高

 *可快速更換型材專用磁吸墊板，提高工作效，專用出料機構，實現自動出料

 *根據用戶需求，可實現窗框或窗扇的雙層焊接 焊接后順序輸出、輸送

角縫清理單元特點：

 *配置高效伺服系統，自動實現對塑料門窗的幾乎全部焊縫的快速清理

 *清角機獨有的快速轉角到位結構和內定位結構，提升整機生產效率和焊接成品的準確定位

 *刀具安裝機構采用氣缸倒裝方式，剛性好

 *采用高鋼刀具設計和直線軸承運動副，清理效果達到歐洲門窗制作水準

 *可自動識別型材，自動轉換加工程序

 *無須更換刀具可實現100余種型材的加工

 *可實現圓弧與直線插補，使清角美觀

輸送機構及機械手：

 *輸送機構自動完成焊接后窗框或窗扇的輸送

 *采用國際的雙機械手設計，采用伺服驅動控制，方導軌運動副，生產效率高

 *獨有的機械手夾持設計，自動實現焊接成品的準確夾持和快速送給到位，效率高
