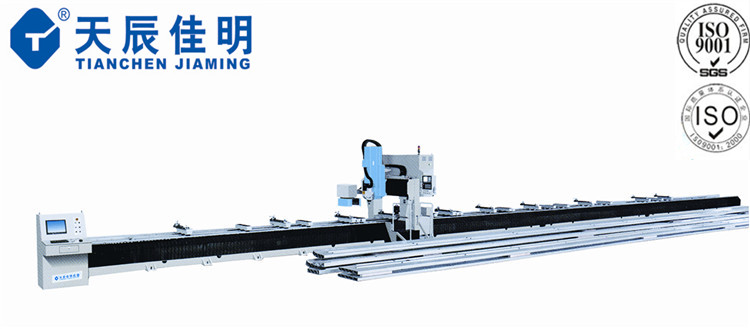

設備簡介

1.采用意大利原裝高速電機主軸，該設備具有四個伺服控制軸，可以完成復雜的四軸聯動加工；

2.采用龍門移動式結構布局，減小占地面積增加整機靈活性和結構鋼性，配置12刀位旋轉刀具庫，可完成自動換刀；

3.采用的德國西門子數控系統、伺服電機，配以高品質滾珠絲杠、精密齒條、直線導軌，確保設備加工精度和可靠性；

4.采用高品質的工業專用計算機控制系統，具有良好的用戶操作界面、圖形顯示以及加工跟蹤界面，真正實現 所見即所得。

主要規格及技術參數

行程縱向行程（X軸）25000mm加工范圍X軸25000mm

橫向行程（Y軸）1120mmY軸（主軸豎直狀態）1120mm

垂直行程（Z軸）625mm主軸水平（±90°）時 主軸中心到工作臺面距離-5～550mm

A軸行程（主軸擺動軸）-90°～0～+90°主軸水平（±90°）時 主軸端大間距740mm

工作臺工作臺形式可移動式主軸豎直時軸端距工作臺大距離430mm

工作數量24個主軸主軸錐孔/刀柄規格HSK63F No.

快速移動速度X軸移動速度55m/min主軸電機功率10Kw

Y軸移動速度30m/min主軸大輸出扭矩/轉速12.3/7000N.m

Z軸移動速度20m/min主軸高轉速2000r/min

A軸移動速度16.5r/minX/Y/Z/A軸進給電機扭矩20*2/11/20/3.5N.m

刀庫刀庫容量12把（可完成自動換刀）其它氣源壓力5-6（kgf/cm2)

NC系統西門子或FANUC數控系統潤滑油箱容量3L

電器總容量20kV/A

機床重量23000kg
