 濟南天辰佳明專業人事對數控鋸技術性能分析做如下介紹：

 1、主要用途與適用范圍

本機是為適應我國鋁、塑門窗加工業的發展，而開發的新機型。該機操作簡單、性能可靠、技術、易于維護保養，該機主要用于塑、鋁型材的加工。刀具使用硬質合金鋸片，切削速度高、效率高、加工精度高。該機兩鋸頭可單獨工作，也可同時工作。同時工作時，能一次切出需要的長度及型材兩端的角度。

2、主要規格及技術參數

輸入電源:          380V 50Hz

電機功率:          2×2.2KW

  電機轉速:          2800r/min

工作壓力:          0.5-0.8Mpa

供 氣 量:          60L/min

鋸切長度:          370-4200mm

鋸切寬度:          max  135mm

鋸切高度:          max  300mm

鋸切角度:          -90°、45°、67.5°（22.5°）

進刀速度:          無級調速0-3m/min

鋸片規格:          Φ500mm×4.4mm×Φ30mm Z=120

外形尺寸:          5500mm×1750mm×1990mm

機床重量:          約1800Kg

3、產品的主要結構概述

3.1特點

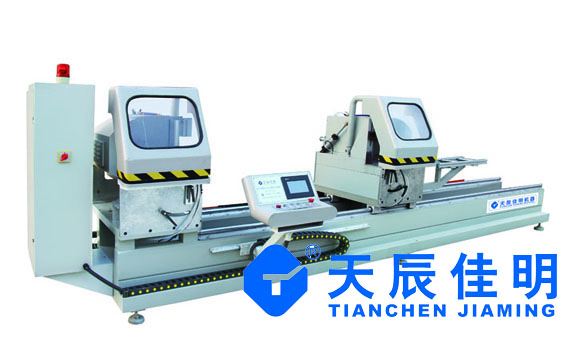

機床的床身上裝有兩個鋸頭。左鋸頭為固定鋸頭，用螺釘固定在機身上；右鋸頭可由伺服電機帶動絲杠在圓導軌上移動，工件切割長度由數控操作完成。床身前裝有操作臺，電器控制元件均安裝在操作臺上；工件放到工作臺上后，只要操作人員按照操作數控切割鋸規程，機床即可完成工作定位、壓緊、切割、刀具返回、松開等工序。

該機的設計充分考慮了工作人員的安全，鋸頭運動部分全部罩在可開啟的、堅固的安全罩內。

3.2主要結構

該機主要由左右鋸頭、床身、滾珠絲杠、工作臺等主要部分組成。

3.2.1鋸頭

左鋸頭為固定鋸頭，右鋸頭隨拖板在圓導軌左右移動。拖板與導軌間用油潤滑，這樣就使鋸頭的左右運動輕快、靈活，了運動的平穩性。鋸片的進給右雙作用汽液阻尼完成。其氣缸控制系統具有無極變速功能。根據加工需要可調節進給和返回速度，使之具有慢速進給、快速后退的功能。

3.2.2床身

它是低碳鋼矩形鋼管焊接而成，焊接后又經過時效處理，了床身有足夠的剛性及穩定性。

3.2.3滾珠絲杠

采用韓國太敬滾珠絲杠

3.2.4工作臺

固定工作臺和左鋸頭裝在一起，活動工作臺隨拖板在導軌上可左右水平移動。

4、產品的系統說明

4.1氣動控制系統

該機床的氣動控制由五部分組成：（1）鋸頭工進氣液阻尼缸；（2）工件壓緊氣缸；（3）角度擺動氣缸；（4）護罩升降氣缸；（5）67.5°氣缸。氣缸由氣管引入機床的氣源處理器入口處，通過內部管道分接到各處供氣點。

簡述如下：

4.1.1機頭的進給運動。電磁閥通電后，壓縮空氣進入進氣缸后腔，使鋸頭前進，電磁閥斷電后二位五通電磁閥復位，壓縮空氣進入氣缸前腔，鋸頭退回。

4.1.2工作壓緊

工件的壓緊是通過壓緊氣缸實現的，電磁閥通電后，二位五通電磁閥換向，壓縮空氣單作用氣缸，工件被壓緊。當切割完成后，鋸片退回時，鋸頭碰到行程開關，電磁閥斷電、換向，壓緊氣缸松開。至此，整個加工工序完畢。

5、運輸與保護

本機床在運輸過程中要防止劇烈顛簸、滑動及翻倒。在出場前及長時間放置不用時，應清理干凈設備各運動輔，涂抹潤滑油(脂),罩好塑料防護罩，做好防塵防銹工作。

6、安裝與調試

機床運至用戶使用地點后，經檢驗，如無運輸損傷，即可使用搬運工具將機床移至安裝位置。

6.1安裝條件及安裝方法

6.1.1應安裝在廠房?jī)?nèi)堅硬平坦的混凝土地面上。

6.1.2環境應空氣干燥、無粉塵、無腐蝕性氣體，氣溫10-40℃

6.1.3將機床床腳上的六個調平底座支好，機床調到水平，緊固調整螺栓的鎖緊螺母，拆掉包裝用固定板、架等用于固定機頭的零件。

6.2接電

三相四線線、380V、50Hz

6.3接地

機床機身必須接地，接地線采用黃綠雙色線其截面積不小于2.5mm2，接地后機身與主接點之間的電阻應小于0.1Ω。

6.4接氣

將氣源接在氣源處理器的接頭上，并檢查無漏氣后將氣壓調整到0.5-0.8Mpa。

7、使用與操作

7.1操作前的調整

7.1.1調整壓緊氣缸的位置

把要加工的型材放到該機的工作臺上，將兩鋸頭的壓緊氣缸調整到對工作壓緊合適的位置，然后固定壓緊氣缸。

7.1.2鋸片進給速度的調節

在試機過程，如發覺鋸片的進給速度不合適時，可以調整進給氣缸的調速接頭，使進行速度增大或減小，就可得到所需的進給速度。

7.2鋸削角度調整

機床按上述各項調整完畢，并檢查符合規定后，試運轉30min后，如果沒有發生異常現象，就可以進行角度調整。

7.2.1 90°角的調整（鋸片伸出與工作臺面垂直）

機床出公司前均經調試并經檢驗合格，故可直接鋸切檢驗其切削角是否符合要求，誤差為±10°。如若不符合要求，可調整限位擋塊上的螺栓，再重復鋸切檢驗，使之滿足要求。然后鎖緊其上的螺母。

7.2.2 45°角調整（鋸片伸出工作臺面夾角45°時設定為45°，下同）

松開工作臺上的鎖緊手柄，擺角氣缸通氣，45°角到位后，鎖緊把手。鋸切檢驗其切削角是否符合要求，誤差為±10°。如不符合要求，可調整限位塊上的限位螺釘，重復鋸切檢驗，使之滿足要求。然后鎖緊其上的螺母，擰緊鎖緊手柄。

7.2.3 67.5°角調整

松開鎖緊手柄，旋轉左機頭或右機頭的角度選擇開關，使轉位氣缸通氣，推動架體轉至67.5°，鎖緊把手。鋸切檢驗其切削角是否符合要求，誤差為±10°。如不符合要求，可調整定位桿上的限位螺釘，重復鋸切檢驗，使之滿足要求。然后鎖緊其上的螺母，擰緊鎖緊手柄。

7.3工件長度調整

角度調整完畢后，應調整下料長度。拉動把手帶動右鋸頭沿圓導軌移動，同時看著標尺指針，使右鋸頭至準確位置。刻度尺指示長度就是工件短邊的長度。需進行微量調節時，擰緊剎車可調手柄，轉動微調手柄至要求尺寸。

7.4操作

操作的調整范圍是0-100M/S,為了設備可靠的運行，請勿將設備設定為快速度。（選擇速度為60m/s），如有其它疑問請咨詢?cè)O(shè)備供應商。

設備注意事項：本設備采用高精度傳動機構，請保持設備的清潔及傳動機構的潤滑。

本設備禁止在露天場合使用。

當設備出現故障時，請專業人員維修或向當?shù)亟?jīng)銷商詢問，請勿擅自拆卸。

8、維護與保養

8.1床身圓柱導軌的潤滑夏季40號機械油，冬季采用30號機械油每班潤滑一次。

8.2回轉架體前后支承及其它活動處，經常注入潤滑油。

8.3氣源處理器（分水濾氣器、壓力表、油霧器）的調整。分水濾氣器每班放水，每班清洗一次，壓力表調到0.5-0.8Mpa,油霧器注入20號機械油，并一定油位，油量調整到每分鐘三滴左右。

8.4班后清理

機床要經常保持清潔，每個工作班后，要及時清除切削，擦去導軌及機體表面灰塵，圓導軌外露表面要加機油，涂抹均勻。

9、常見故障及排除方法

9.1當空壓機及機床啟動后，如果調壓閥的壓力達不到工作壓力，應首先檢查空壓機輸出的壓縮空氣是否達到工作壓力，如果達到工作壓力，再檢查調壓閥彈簧是否斷裂或管道是否漏氣，以便及時更換。

9.2型材加工過程中，假如切割完畢鋸頭退回而壓緊氣缸仍未打開，應檢查行程開關是否碰到，并有無故障。

9.3油霧器在工作過程中發生不滴油現象時，應檢查進氣口流量是否減少，油針孔是否被塵埃堵塞，發現問題及時處理。

9.4電氣、氣動系統如果出現故障，可參照電器原理圖，采用逆找、分段分析的方法查找原因。
